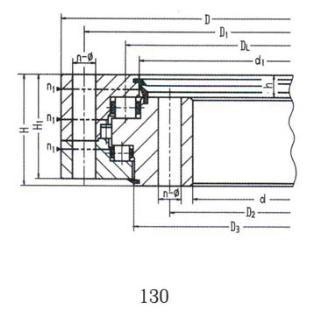

Dia.500mm-800mm-130 series
No. | Basic Type | Configuration | Mounting Size | sturctural | Weight | |||||||||
size | ||||||||||||||
Toothless | D | d | H | D1 | D2 | n | 蠁 | M | n1 | H1 | h | Kg | ||
0 | 1,2,3 | |||||||||||||
蠁 | 蠁 | T | ||||||||||||
1 | 130.25.500 | 634 | 366 | 148 | 598 | 402 | 24 | 18 | M16 | 32 | 4 | 138 | 32 | 224 |
2 | 130.25.560 | 694 | 426 | 148 | 658 | 462 | 24 | 18 | M16 | 32 | 4 | 138 | 32 | 240 |
3 | 130.25.630 | 764 | 496 | 148 | 728 | 532 | 28 | 18 | M16 | 32 | 4 | 138 | 32 | 270 |
4 | 130.25.710 | 844 | 576 | 148 | 808 | 612 | 28 | 18 | M16 | 32 | 4 | 138 | 32 | 300 |
5 | 130.32.800 | 964 | 636 | 182 | 920 | 680 | 36 | 22 | M20 | 40 | 4 | 172 | 40 | 500 |
