Spherical roller bearings


Category:Bearings

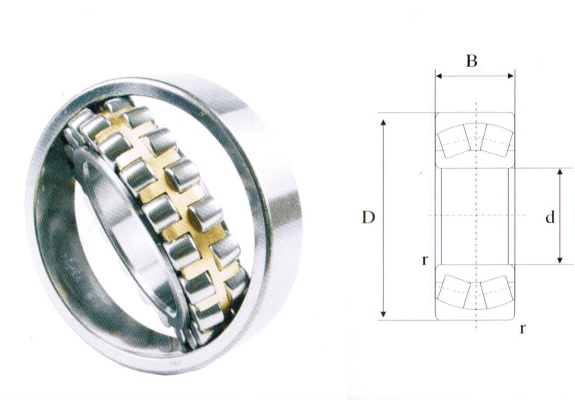

Spherical roller bearings are double row,self-reraining units comprising solid outer ring with a concave raceway,solid inner rings and barrel rollers with cages.The inner rings with cylindrial or tapered bores.The symmetrical barrel rollers freely align themselves to the concave outer ring raceway.As a result,shaft deflections and mislignments of the bearing seats are compensated



Principal Dimensions Basic Load Ratings Limiting Speeds Bearing Number
d D B Cr Cor Greast Oil
mm KN r/min
45 100 26 22309CA
55 100 25 22211CA
60 110 28 22212CA
130 46 22312
65 140 48 22313
140 48 22213CA
70 150 35 21314CA
75 160 37 21315CA
115 30 23015CA
115 40 24015CA
80 140 33 22216
140 33 22216CA
170 58 22316
85 180 60 22317CA
90 160 40 22218CA
160 52.4 23218CA
190 64 22318CA
95 170 42 22219
170 42 22219CA
170 42 22219CAK
200 67 22319CA
100 150 50 240 398 2400 3200 24020CA
180 46 318 425 2200 3000 22220
180 46 318 425 2200 3000 22220K
215 73 580 735 1700 2200 22320
215 73 580 740 1700 2200 22320CA
215 73 580 740 1700 2200 22320CAK
110 170 45 280 453 2200 3000 23022
180 56 373 581 1900 2600 23122CA
180 56 373 58l 1900 2600 23122CAK
180 69 418 694 1700 2400 24122CA
200 53 397 546 2000 2800 22222CA
200 69.8 457 658 1600 2000 23222CA
200 69.8 457 658 1600 2000 23222CAK
240 80 721 901 1600 2000 22322
240 80 721 901 1600 2000 22322K
240 80 725 963 1600 2000 22322CA
120 180 46 266 469 2000 2800 23024
200 62 470 733 1800 2400 23124
200 80 528 856 16O0 2000 24124CAK
215 58 468 632 1900 2600 22224
215 58 464 644 1900 2600 22224CA
215 76 523 753 1500 1900 23224CA
260 86 780 1010 1400 1800 22324
260 86 788 1030 1400 1800 22324CA
130 230 64 550 790 1800 2400 22226
230 64 558 795 1800 2400 22226CA
230 80 588 872 1300 1700 23226CAK
280 93 920 1193 1300 1700 22326
280 93 963 1295 1300 1700 22326CA
140 210 53 410 700 1800 2400 23028CA
210 69 474 857 1700 2200 24028CA
225 68 532 867 1700 2200 23128
250 68 635 890 1700 2200 22228
250 68 635 890 1700 2200 22228K
250 68 640 950 1700 2200 22228CA
250 88 805 1253 1200 1600 23228CA
300 102 1105 1428 1100 1500 22328
300 102 1128 1534 1100 1500 22328CA
150 225 56 409 770 1700 2200 23030
225 56 446 763 1700 2200 23030CA
250 80 623 1057 1400 1800 23130
250 80 743 1232 1400 1800 23130CA
270 73 702 1005 1600 2000 22230
270 73 725 1048 1600 2000 22230CA
270 96 953 1522 1100 1500 23230CA
320 108 1250 1646 1000 1400 22330
320 108 1300 1713 1000 1400 22330CA
160 240 60 469 827 1700 2200 23032
240 60 495 841 1700 2200 23032CA
240 80 650 1180 1100 1500 24032CA
270 86 713 1145 1300 1700 23132
270 86 798 1288 1300 1700 23132CA
270 109 1008 1730 700 900 24132CA
290 80 804 1146 1500 1900 22232
290 80 838 1220 1500 1900 22232CA
290 80 838 1220 1500 1900 22232CAK
290 104 1100 1765 1000 1400 23232CA
340 114 1368 1814 950 1300 22332
340 114 1368 1814 950 1300 22332K
340 114 1375 1872 950 1300 22332CA
170 260 67 557 1006 1600 2000 23034
260 67 570 1030 1600 2000 23034CA
280 88 840 1350 1200 1600 23134
280 88 864 1423 1200 1600 23134CA
280 109 993 1656 670 850 24134CAK
310 86 964 1383 1300 1700 22234
310 86 964 1383 1300 1700 22234K
310 86 1100 1430 1300 1700 22234CA
310 110 1180 1830 950 1300 23234CA
360 120 1480 2125 950 1300 22334
360 120 1480 2125 950 1300 22334K
360 120 1500 2150 950 1300 22334CA
180 280 74 700 1200 1400 1800 23036
280 74 765 1250 1400 1800 23036CA
280 74 765 1250 1400 1800 23036CAK
280 100 914 1665 950 1300 24036CA/W33
300 96 953 1601 1100 1500 23136
300 96 1000 1701 1100 1500 23136CA
300 96 1000 1701 1100 1500 23136CAK
300 118 1169 2036 630 800 24136CA
320 86 956 1409 1300 1700 22236
320 86 956 1409 1300 1700 22236K
320 86 993 1493 1300 1700 22236CA
320 86 993 1493 1300 1700 22236CAK
320 112 1269 2048 900 1200 23236CA
380 126 1622 2358 900 1200 22336
380 126 1686 2412 900 1200 22336CA
190 290 75 740 1295 1300 1700 23038CA
290 100 940 1740 950 1300 24038CA/W33
320 104 1200 2000 1000 1400 23138
320 104 1200 2000 1000 1400 23138K
320 128 1355 2433 600 750 24138CAK/W33
340 92 1045 1593 1200 1600 22238
340 92 1097 1643 1200 1600 22238CA
340 92 1097 1643 1200 1600 22238CAK
340 120 1455 2410 850 1100 23238CA
400 132 1759 2582 850 1100 22338
400 132 1820 2600 850 l100 22338CA
200 310 82 750 1370 1200 1600 23040
310 82 900 1610 1200 1600 23040CA
340 112 1123 2052 950 1300 23140
340 112 1123 2052 950 1300 23140K
340 140 1482 2634 560 700 24140CA
360 98 1250 1950 1100 1500 22240
360 98 1250 1950 1100 1500 22240K
360 98 1260 2000 1100 1500 22240CA
360 98 1260 2000 1100 1500 22240CAK
360 128 1630 2680 850 1100 23240CA
360 128 1630 2680 850 1100 23240CAK
420 138 1865 2725 850 1100 22340
420 138 1870 2730 850 1100 22340CAK
220 340 90 960 1830 1100 1500 23044
340 90 1025 1900 1100 1500 23044CAK
370 120 1320 2430 900 1200 23144
370 120 1320 2430 900 1200 23144K
370 120 1470 2460 900 1200 23144CA
370 120 1470 2460 900 1200 23144CAK
400 108 1500 2290 950 1300 22244
400 108 1500 2290 950 1300 22244K
400 108 1480 2230 950 1300 22244CAK
460 145 2225 3380 750 950 22344
460 145 2315 3400 750 950 22344CA
240 360 92 1050 2110 1000 1400 23048
360 92 1050 2110 1000 1400 23048K
360 92 1100 2150 1000 1400 23048CA
360 118 1370 2680 800 1000 24048CAK
400 128 1590 2960 850 1100 23148
400 128 1590 2960 850 1100 23148K
400 128 1685 3000 850 1100 23148CA
400 128 1685 3000 850 1100 23148CAK
400 160 2050 3770 480 600 24148CA
440 120 1810 2855 900 1200 22248
440 120 1815 2865 900 1200 22248CAK
440 160 2385 3985 670 850 23248CAK/W33
500 155 2650 3960 430 530 22348
500 155 2700 4000 430 530 22348CA
260 360 75 860 1670 1100 1500 23952CA
400 104 1395 2525 900 1200 23052
400 104 1395 2525 900 1200 23052K
400 104 1410 2560 900 1200 23052CA
440 144 1935 3650 800 1000 23152
440 144 1935 3650 800 1000 23152K
440 144 2130 3780 800 1000 23152CA
440 180 2405 4375 430 530 24152CA
480 130 2055 3230 850 1100 22252
480 130 2170 3420 850 1100 22252CA
480 130 2170 3420 850 1100 22252CAK
480 174 2795 4690 630 800 23252CA
480 174 2795 4690 630 800 23252CAK
540 165 2880 4330 630 800 22352
540 165 2950 4480 630 800 22352CA
280 380 75 830 1650 1000 1400 23956CA
420 106 1430 2670 850 1100 23056
420 106 1510 2860 850 1100 23056CA
420 106 1510 2860 850 1100 23056CAK
460 146 2320 4230 750 950 23156CA
460 146 2320 4230 750 950 23156CAK
460 180 2510 4625 400 500 24156CA
500 130 2120 3410 800 1000 22256
500 130 2140 3450 800 1000 22256CA
500 130 2140 3450 800 1000 22256CAK
580 175 3445 5240 600 750 22356
580 175 3445 5240 600 750 22356K
580 175 3450 5250 600 750 22356CA
300 460 118 1615 3140 800 1000 23060
460 118 1615 3140 800 l000 23060K
460 118 1800 3300 800 1000 23060CA
460 160 2315 4640 600 750 24060CA
500 160 2620 4700 670 850 23160
500 160 2630 4730 670 850 23160CA
500 160 2630 4730 670 850 23060CAK
500 200 3060 5740 530 670 24160CA
500 200 3060 5740 530 670 24160CAK
540 140 2275 3765 750 950 22260
540 150 2630 4220 750 950 22260CA/W33
540 192 3270 5620 530 670 23260CA
580 185 3400 5510 500 630 22360CAX1
320 480 121 1850 3520 800 1000 23064
480 121 1920 3690 800 1000 23064CA
480 121 1920 3690 800 1000 23064CAK
480 160 2360 4830 560 700 24064CA
480 160 2360 4830 560 700 24064CAK
540 176 3135 5730 630 800 23164
540 176 3150 5750 630 800 23164CA
540 176 3150 5750 630 800 23164CAK
540 218 3645 6930 500 630 24164CA
580 208 3830 6650 500 630 23264CA
580 208 3830 6650 500 630 23264CAK
340 520 133 2200 4200 700 900 23068
520 133 2200 4200 700 900 23068K
520 133 2200 4200 700 900 23068CA
520 133 2200 4200 700 900 23068CAK
520 180 2780 5720 530 670 24068CAK
580 190 3430 6155 600 750 23168K
580 190 3560 6420 600 750 23168CA
580 190 3560 6420 600 750 23168CAK
580 200 3730 6650 400 500 23168F
360 480 90 1240 2765 850 1100 23972CA
540 134 2270 4440 670 850 23072
540 134 2330 4570 670 850 23072CA
540 134 2330 4570 670 850 23072CAK
540 180 2930 6120 560 700 24072CA
600 192 3440 6540 560 700 23172
600 192 3440 6540 560 700 23172K
600 243 4300 8350 450 560 24172CAK
620 224 4220 79lO 450 560 23272CAF
650 232 4600 8115 400 500 23272CAK
750 224 5640 8990 400 500 22372CA
380 560 135 2370 4770 630 800 23076
560 135 2370 4770 630 800 23076K
560 135 2380 4800 630 800 23076CA
560 135 2380 4800 630 800 23076CAK
560 180 2990 6570 480 600 24076CA
620 194 3680 7190 400 500 23176
620 194 3680 7200 400 500 23176CAK
400 600 148 2760 5410 600 750 23080
600 148 2850 5600 600 750 23080CA
600 148 2850 5600 600 750 23080CAK
600 200 3520 7530 450 560 24080CA
650 200 3745 7600 380 480 23180
650 200 3745 7600 380 480 23180K
650 200 3820 7650 380 480 23180CAK
420 560 106 1830 3470 600 750 23984CA
620 150 2830 5740 450 560 23084
620 200 3780 8210 380 480 24084CA
620 200 3780 8210 380 480 24084CAK
700 224 4950 9365 360 450 23184CA
760 272 6205 11190 320 400 23284CAK
440 650 157 3025 6140 430 530 23088
720 226 5095 9870 340 430 23188CA
790 280 7110 13170 300 380 23288CA
460 680 163 3310 6730 400 500 23092
760 240 5520 10580 320 400 23192CA
830 296 7310 13760 300 380 23292CAK
480 700 165 3360 6940 300 380 23096
870 310 8210 15400 260 340 23296CA
500 720 167 3425 7215 380 480 230/500
720 167 3425 7215 380 480 230/500K
830 264 6430 12570 300 380 231/500
920 336 9200 17000 280 360 232/500CA
530 780 185 4245 8829 340 430 230/530
780 250 5440 12100 300 380 240/530CA
560 820 195 4840 10480 320 410 230/560
920 280 7500 14800 240 320 231/560
600 870 200 5110 11100 300 380 230/600
870 200 5110 11100 300 380 230/600K
980 375 10450 22000 110 150 241/600CA
630 920 212 4700 10200 230 300 230/630
920 212 4700 10200 230 300 230/630/W33
670 900 170 4020 8560 230 300 239/670/W33
980 230 5170 8560 220 290 230/670
980 230 5170 8560 220 290 230/670/W33
980 230 6320 13700 240 320 230/670K
710 950 180 4050 8810 220 290 239/710
950 180 4050 8810 220 290 239/710/W33
1030 236 5790 13100 200 270 230/710/W33
1150 438 12830 28800 200 280 241/710CA
750 1090 250 6960 16530 200 280 230/750CA
800 1060 258 6240 15200 170 230 249/800/W33
1150 258 7540 16630 170 220 230/800CA
1150 258 8630 20000 190 200 230/800/W33
1150 345 10300 13200 120 160 240/800
850 1220 272 9130 21080 160 200 230/850
900 1280 375 11000 28000 130 170 240/900/W33
1000 1420 412 13300 40000 120 160 240/1000/W33
1180 1660 355 14420 35880 110 150 230/1180
